Високо{0}}температурни печатни платки Етикети 101: Всичко, което трябва да знаете за термо{2}}устойчивата маркировка на печатни платки

Печатните платки преминават през екстремна топлина по време на запояване-, често надвишаваща 200 градуса. Обикновените етикети не могат да преживеят това. Те се свиват, обезцветяват, губят адхезия или стават нечетливи. Ако работите в производството на електроника, имате нужда от етикети, които могат да се справят с топлината.

Това ръководство обхваща най-важното зависокотемпературни печатни платки: какви са те, как се различават два основни вида и как да изберете правилния за вашия конкретен процес.

Стандартните хартиени или полиестерни етикети не са създадени за температури на запояване. Когато са изложени на топлина, те:

• Свиване и изкривяване, съсипване на баркодове и текст
• Губят адхезивен захват, бълбукат или се отлепват
• Превръщат се в жълто или кафяво, намалявайки контраста за сканиране
• Станете крехки и напукани

Освен топлината, PCB също се сблъскват с флюсове, разтворители и почистващи химикали, които атакуват обикновените етикети. Резултатът е загуба на проследимост, преработка и рискове за съответствие. За производителите, които разчитат на проследимостта, използването на грешен етикет не е опция.

Високотемпературните PCB етикети са специално проектирани да издържат на процеси на запояване, като повторно запояване и запояване с вълна, както и на тежки химически измивания. Те съчетават три критични елемента:

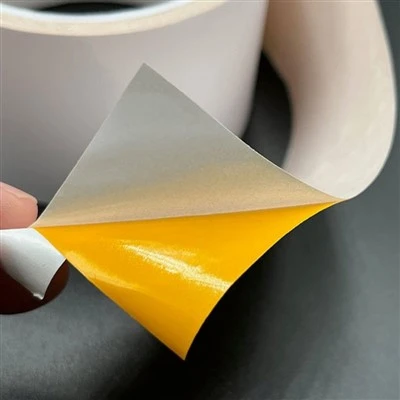

1. Топлоустойчив лицев материал (почти винаги полиимид)
2. Устойчиво лепило, което се свързва чрез излагане на топлина и химикали
3. Повърхност за печат, която поддържа баркодовете и текста четливи

Правилната комбинация гарантира надеждна идентификация от производството до крайния продукт.

Не всички етикети за високотемпературни печатни платки са еднакви. На практика два различни вида доминират на пазара, всеки създаден за различни нива на термичен стрес.

Стандартен клас: Акрилно-залепващи полиимидни етикети

Това е работният кон на етикетирането на печатни платки, използван в около 90% от приложенията за запояване чрез преформатиране. Той използва aтрайно акрилно лепиловърху полиимиден филм.

Постоянна работна температура:

• Продължителна употреба: -40 градуса до 175 градуса
• Дългосрочно печене (часове до стотици часове): стабилно до 150–180 градуса. Извън този диапазон лепилото може да остарее, да пожълтее или да остави остатъци.

Устойчивост на пикова температура (безоловен стандарт за претопяване):

• Стандартен процес: 260 градуса за 5–6 минути – без повдигане, без отпадане, ясни баркодове, без остатъци от лепило.
• Изключително краткосрочно: 280 градуса за до 90 секунди – след това може да се появи леко пожълтяване и незначително кървене по ръбовете.

Най-добро за приложения:
Потребителска електроника, дънни платки за мобилни телефони, стандартен SMT reflow, процеси в пещ с едно преминаване.

Премиум клас: силиконово залепващи полиимидни етикети

Проектиран за най-взискателните среди, този клас използва aлепило на силиконова основакойто поддържа връзката си при много по-високи температури и чрез множество цикли на нагряване.

Постоянна работна температура:

• Продължителна употреба: -73 градуса до 260 градуса, с дългосрочна стабилност при 180–220 градуса без стареене или разграждане.

Устойчивост на максимална температура:

• Максимална толерантност: 300 градуса за 60–90 секунди – издържа безпроблемно на многобройни преформатирани минавания и обработка с горещ въздух.
• Мигновен екстремен: 320–350 градуса за кратък контакт (напр. локализиран поялник или калаена баня) – етикетът остава непокътнат.

Най-добро за приложения:
Автомобилни печатни платки, захранващи платки, военна електроника, множество цикли на преформатиране, преработка с горещ въздух, дълготрайно високотемпературно оборудване.

Задайте си следните ключови въпроси:

1. Каква е вашата пикова температура и време на експозиция?

За стандартно претопяване без олово при 260 градуса за 5-6 минути е достатъчен класът на акрилна основа. Ако вашият процес надвишава 260 градуса или изисква по-дълго време на престой, или ако се сблъскате с пикове от 280 градуса, помислете за класа силикон.

2. Етикетът ще премине ли през множество цикли на преформатиране?

Еднопроходните плоскости могат да използват акрил. Ако вашата дъска преминава през преформатиране повече от веднъж или ако имате нужда от преработка с горещ въздух, силиконовото лепило е по-безопасният избор – то поддържа целостта чрез многократно нагряване.

3. Какви химикали ще срещне?

И двете лепила са устойчиви на флюс и почистващи разтворители, но силиконът предлага превъзходна устойчивост на агресивни химикали за измиване на дъски и дълготрайно излагане на масла и горива (често срещано в автомобилостроенето).

4. Какъв размер и формат са ви необходими?

Мястото на PCB е ограничено. Етикетите се предлагат в много размери, от много малки (0,25 квадратни инча) до по-големи формати. Помислете за наличното пространство и размера на вашия баркод или Data Matrix код.

5. Имате ли нужда от сертификати?

Много приложения изискват одобрение от UL, съответствие с MIL‑STD‑202G или UL94 V‑0 забавяне на горенето. И двата класа са налични с тези сертификати, но винаги проверявайте листа с данни на продукта.

След като изберете правилния етикет, следвайте тези съвети за най-добри резултати:

Почистете повърхността– Отстранете остатъците от флюс, прах и масла, преди да поставите етикета.

Приложете силен натиск– Уверете се, че лепилото има пълен контакт с дъската.

Използвайте термотрансферен печат– Това създава издръжливи, топлоустойчиви кодове.

Сравнете лентата с етикета– Винаги използвайте лентата, препоръчана от производителя.

Помислете за 600 dpi– За много малки Data Matrix или QR кодове, отпечатването с по-висока разделителна способност помага да се поддържа четливост.

1. Каква е разликата между полиимидни етикети на акрилна основа и силиконова основа?
Акрилните етикети са стандартни за 260-градусово преформатиране и използване с едно минаване. Силиконовите етикети издържат на по-високи пикове (300 градуса), многократно преформатиране и непрекъсната работа на 220 градуса, което ги прави идеални за автомобилни и военни приложения.

2. Могат ли етикетите от акрилен полиимид да издържат на 280 градуса?
Те могат да издържат на 280 градуса до 90 секунди, но може да покажат леко пожълтяване или кървене на ръба. За по-продължително излагане или повтарящи се цикли се препоръчва силикон.

3. Колко цикъла на преформатиране могат да понасят силиконовите етикети?
Полиимидните етикети със силиконово лепило са предназначени за многократни преформатирани минавания – обикновено три или повече – без разграждане, докато акрилните етикети са най-добри за процеси с едно минаване.

4. Тези етикети съвместими ли са с безоловно запояване?
да И двата вида са формулирани за безоловно претопяване (260 градуса). Степента на акрил е индустриалният стандарт, докато силиконът предлага допълнителна свобода за сурови или повтарящи се процеси.

5. Винаги ли имам нужда от силиконово лепило за автомобилни печатни платки?
Не винаги, но е силно препоръчително. Автомобилните дъски често се сблъскват с многократно преформатиране, високи температури под капака и излагане на масла – условия, при които силиконът значително издържа по-дълго от акрила.
